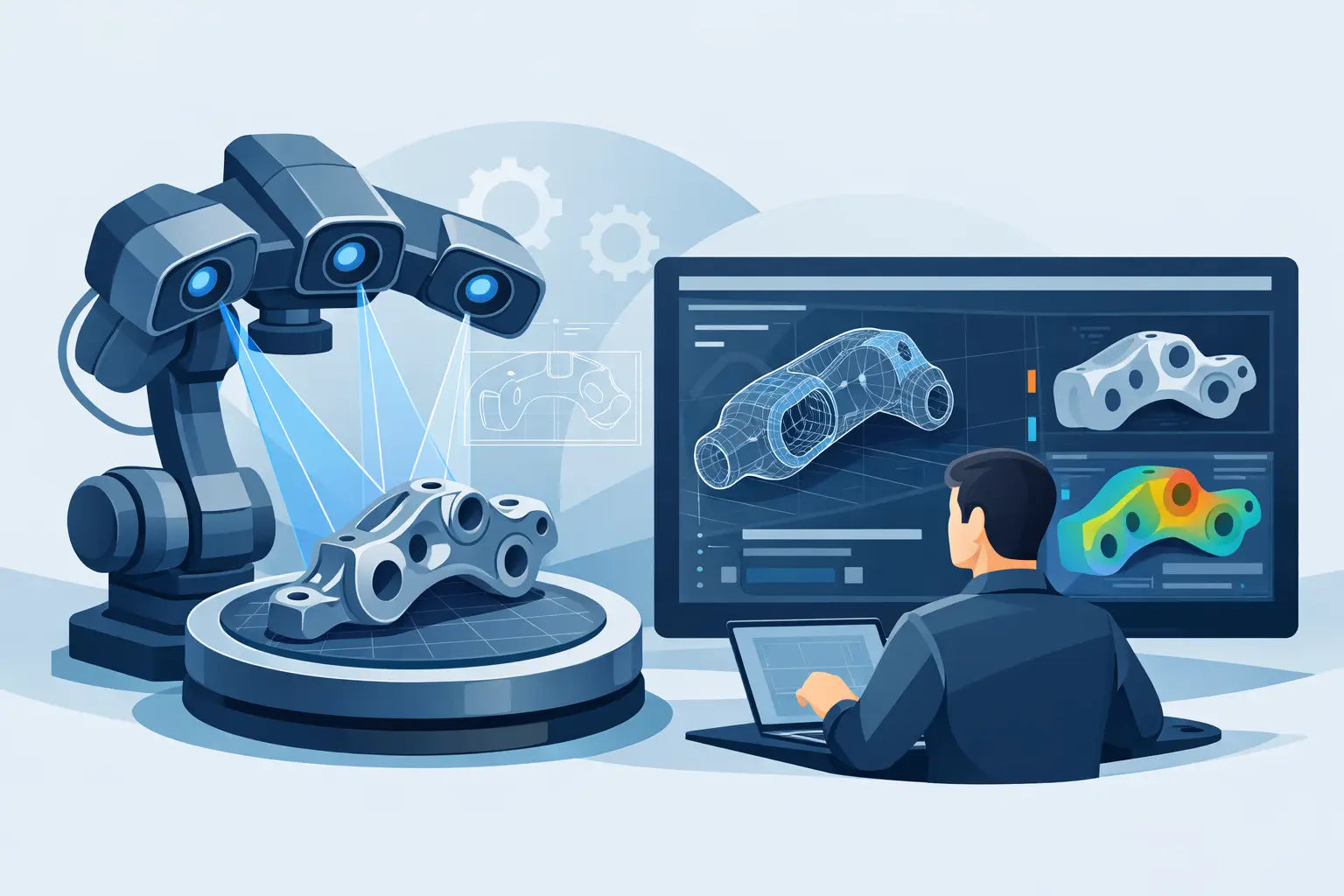

Ein kritisches Ersatzteil liegt vor, aber das CAD-Modell ist nicht auffindbar. Oder ein bewährtes Bauteil soll konstruktiv verbessert, an eine neue Baugruppe angepasst oder in kleiner Serie reproduziert werden. In solchen Fällen schafft Reverse Engineering mit 3D Scan eine belastbare Grundlage - vorausgesetzt, Scanverfahren, Datenaufbereitung und Fertigungsverfahren werden als durchgängiger Engineering-Prozess behandelt.
Ein 3D-Scan erzeugt nicht automatisch ein fertigungsgerechtes Modell. Er erfasst zunächst die reale Geometrie eines Objekts als Punktwolke oder Mesh. Erst durch die gezielte Auswertung dieser Daten entsteht ein CAD-Modell, das definierte Maße, Funktionsflächen, Toleranzen und eine klare Konstruktionslogik enthält. Genau dieser Schritt entscheidet darüber, ob aus einem vorhandenen Teil ein reproduzierbares Bauteil wird.
Wann Reverse Engineering wirtschaftlich sinnvoll ist
Reverse Engineering ist besonders relevant, wenn Daten fehlen, Lieferketten unterbrochen sind oder sich ein Originalteil nicht mehr beschaffen lässt. Typische Anwendungen reichen von Vorrichtungen und Maschinenkomponenten über Gehäuse, Adapter und Halterungen bis zu Ersatzteilen für ältere Anlagen. Auch in der Produktentwicklung ist der Ansatz sinnvoll: Ein physisches Modell, ein handgefertigter Prototyp oder ein vorhandenes Referenzteil kann digitalisiert und schneller in den CAD-Workflow überführt werden.
Der wirtschaftliche Nutzen hängt jedoch vom Ziel ab. Soll ein Bauteil lediglich geometrisch nachgebildet werden, kann ein hochwertiges Mesh ausreichen - etwa für Visualisierung, Kollisionsprüfung oder bestimmte additive Fertigungsprozesse. Soll das Teil belastbar gefertigt, verändert oder dokumentiert werden, ist ein parametrisches CAD-Modell meist die bessere Wahl. Es erlaubt definierte Bohrungen, Radien, Wandstärken und Bezugsebenen statt einer schwer editierbaren Dreiecksoberfläche.
Entscheidend ist außerdem, ob das Originalteil tatsächlich die Soll-Geometrie repräsentiert. Verschleiß, Verzug, Reparaturen oder Fertigungstoleranzen können dazu führen, dass der Scan den Ist-Zustand abbildet, nicht die gewünschte Konstruktion. Bei funktionskritischen Teilen muss daher geprüft werden, welche Merkmale übernommen, korrigiert oder neu ausgelegt werden sollen.
Der Prozess beim Reverse Engineering mit 3D Scan
Ein verlässlicher Ablauf beginnt nicht mit dem Scanner, sondern mit der Funktionsanalyse. Welche Flächen sind montagekritisch? Wo sitzen Lager, Dichtungen, Schraubverbindungen oder Passungen? Welche Lasten, Temperaturen und Medien wirken später auf das Bauteil? Diese Fragen legen fest, welche Genauigkeit erforderlich ist und wie das resultierende Modell aufgebaut werden muss.
1. Bauteil vorbereiten und geeignete Scanstrategie festlegen
Die Scanqualität wird stark von Oberfläche, Geometrie und Zugänglichkeit beeinflusst. Glänzende, transparente oder sehr dunkle Oberflächen können optische Messungen erschweren. In diesen Fällen kann eine temporäre Mattierung sinnvoll sein. Tiefe Bohrungen, Hinterschneidungen und verdeckte Innenbereiche sind ebenfalls kritisch, weil sie nicht aus jeder Blickrichtung erfasst werden können.
Für kleine technische Komponenten mit engen Details ist eine andere Messstrategie erforderlich als für große Gehäuse oder Freiformflächen. Neben der nominellen Scanauflösung zählt die Messunsicherheit im gesamten Prozess. Ein sehr feines Mesh liefert keinen Vorteil, wenn Bezugspunkte fehlen, das Teil während der Messung instabil liegt oder relevante Bereiche unzugänglich bleiben.
2. Punktwolke und Mesh bereinigen
Die einzelnen Scanaufnahmen werden ausgerichtet und zu einem gemeinsamen Datensatz kombiniert. Anschließend werden Stördaten, lose Punkte und Scanartefakte entfernt. Fehlstellen lassen sich teilweise schließen, aber nicht jede Lücke darf geschätzt werden. Bei funktionsrelevanten Flächen wäre eine automatische Ergänzung ein Risiko, wenn sie nicht durch Messung, Gegenprüfung oder konstruktive Logik abgesichert ist.
Das resultierende Mesh zeigt die vorhandene Form sehr detailliert. Für die technische Weiterverarbeitung braucht es jedoch eine sinnvolle Balance: Zu wenige Polygone verschleifen Details, zu viele machen die Daten unnötig schwer und erschweren die Bearbeitung. Ein bereinigtes, zweckgerecht aufgelöstes Mesh ist die Basis für alle weiteren Schritte.
3. Funktionsgeometrie in CAD rekonstruieren
Bei der CAD-Rekonstruktion werden geometrische Grundelemente wie Ebenen, Zylinder, Bohrungen, Verrundungen und Freiformflächen aus dem Scan abgeleitet. Dabei wird nicht jede lokale Unebenheit kopiert. Ein zylindrischer Lagersitz sollte als definierter Zylinder modelliert werden, auch wenn das Altteil leichte Verschleißspuren zeigt. Eine Dichtfläche braucht eine klare Ebene und eine dokumentierbare Lage zu den übrigen Bezugsflächen.
Dieser Schritt trennt reines Kopieren von Engineering. Das CAD-Modell wird so aufgebaut, dass Änderungen später kontrolliert möglich bleiben. Wandstärken können angepasst, Verstärkungsrippen ergänzt, Montagepunkte verschoben oder Schnittstellen an andere Komponenten angepasst werden. Für Beschaffung und Qualitätssicherung entsteht damit eine nachvollziehbare Datenbasis statt einer einmaligen Scan-Datei.
4. Soll-Ist-Vergleich und technische Prüfung
Bevor gefertigt wird, sollte das rekonstruierte Modell gegen den Scan geprüft werden. Eine farbcodierte Abweichungsanalyse zeigt, wo CAD-Modell und digitalisierte Oberfläche übereinstimmen und wo Differenzen auftreten. Solche Abweichungen sind nicht automatisch Fehler. Sie können bewusst gewählte Korrekturen, Verschleiß am Original oder Messgrenzen abbilden.
Wichtig ist die Bewertung nach Funktion. Bei einer dekorativen Außenkontur kann eine größere Abweichung akzeptabel sein. Bei einer Passbohrung, einer Dichtkontur oder einer Schnittstelle zu einem bestehenden System gelten deutlich strengere Anforderungen. Ergänzende Messungen mit Messschieber, Mikrometer oder taktilen Verfahren helfen, kritische Maße abzusichern.
Vom digitalen Modell zum fertigen Funktionsteil
Nach der Rekonstruktion beginnt die fertigungsgerechte Auslegung. Ein Bauteil, das sich exakt scannen lässt, ist nicht zwingend optimal für den 3D-Druck. Additive Verfahren benötigen je nach Technologie angepasste Wandstärken, Toleranzzugaben, Überhangwinkel und eine geeignete Bauteilorientierung. Auch Nachbearbeitung, Gewindeeinsätze und die geforderte Oberflächenqualität müssen früh berücksichtigt werden.
Bei FDM-Teilen beeinflussen Material, Schichtorientierung und Infill die mechanischen Eigenschaften. Für belastete Vorrichtungen, Halterungen oder Funktionsprototypen kann ein technischer Thermoplast die passende Lösung sein. SLA eignet sich häufig für feine Geometrien, detaillierte Oberflächen und präzise Anschauungs- oder Prüfmodelle. Die richtige Technologie ergibt sich aus Einsatzbedingungen, Maßanforderungen und Stückzahl - nicht allein aus der optischen Ähnlichkeit zum Original.
Bei Bauteilen mit Sicherheitsfunktion, Druckbelastung, elektrischer Schutzfunktion oder regulatorischen Anforderungen reicht Reverse Engineering allein nicht aus. Hier sind Werkstofffreigaben, Belastungsnachweise, Normen und gegebenenfalls eine vollständige Neukonstruktion erforderlich. Das gescannte Teil liefert wertvolle Ausgangsdaten, ersetzt aber keine technische Validierung.
Typische Fehler, die Zeit und Qualität kosten
Ein häufiger Fehler ist, Scanauflösung mit Bauteilgenauigkeit gleichzusetzen. Eine hohe Auflösung macht Oberflächendetails sichtbar, beseitigt aber weder systematische Messfehler noch unklare Funktionsbezüge. Ebenso problematisch ist es, ein Mesh ohne weitere Prüfung direkt als Produktionsmodell zu verwenden. Das kann bei einfachen, nicht kritischen Geometrien funktionieren, führt bei Passungen und Montageflächen jedoch schnell zu Nacharbeit oder Ausschuss.
Auch Materialentscheidungen werden oft zu spät getroffen. Wird ein Altteil etwa aus einem spritzgegossenen Kunststoff übernommen, muss der 3D-gedruckte Ersatz nicht zwangsläufig aus einem vergleichbaren Material bestehen. Entscheidend sind die tatsächlichen Anforderungen: Steifigkeit, Schlagzähigkeit, Wärmebeständigkeit, Chemikalienkontakt und Langzeitverhalten. Eine materialgerechte Anpassung der Konstruktion ist häufig sinnvoller als eine rein optische Kopie.
Schließlich braucht jedes Projekt eine klare Definition der Datenübergabe. Genügt ein repariertes STL-Mesh? Wird ein editierbares CAD-Modell benötigt? Sollen Zeichnungen mit Toleranzen, Prüfmaßen und Materialvorgaben entstehen? Wer diese Ergebnisse vor dem Scan festlegt, reduziert Schleifen und beschleunigt die Fertigungsfreigabe.
Präzision entsteht durch die richtige Entscheidungskette
Reverse Engineering mit 3D Scan verkürzt Entwicklungs- und Beschaffungszeiten, wenn der Prozess vom realen Teil bis zur Fertigung konsequent gesteuert wird. Der Wert liegt nicht im Scan allein, sondern in der Verbindung aus Messdaten, CAD-Kompetenz, Funktionsverständnis und fertigungsgerechter Umsetzung.
MINIMO3D unterstützt Projekte dort, wo diese Schritte zusammenkommen: bei der Bewertung vorhandener Teile, der Aufbereitung digitaler Geometrien und der schnellen Umsetzung in funktionsfähige Prototypen oder Kleinserien. Wer vorab Funktion, kritische Maße und Einsatzbedingungen sauber definiert, erhält nicht nur eine digitale Kopie, sondern eine belastbare Grundlage für die nächste Fertigungsentscheidung.
