Wenn ein kritisches Bauteil nur noch physisch vorliegt, aber kein verwertbares Konstruktionsmodell mehr existiert, wird ein 3d scan service cad modell schnell zum operativen Thema - nicht zum nice-to-have. Genau an dieser Stelle entscheidet sich, ob ein Projekt zügig weiterläuft oder in Messaufwand, Nacharbeit und Abstimmungsschleifen stecken bleibt.

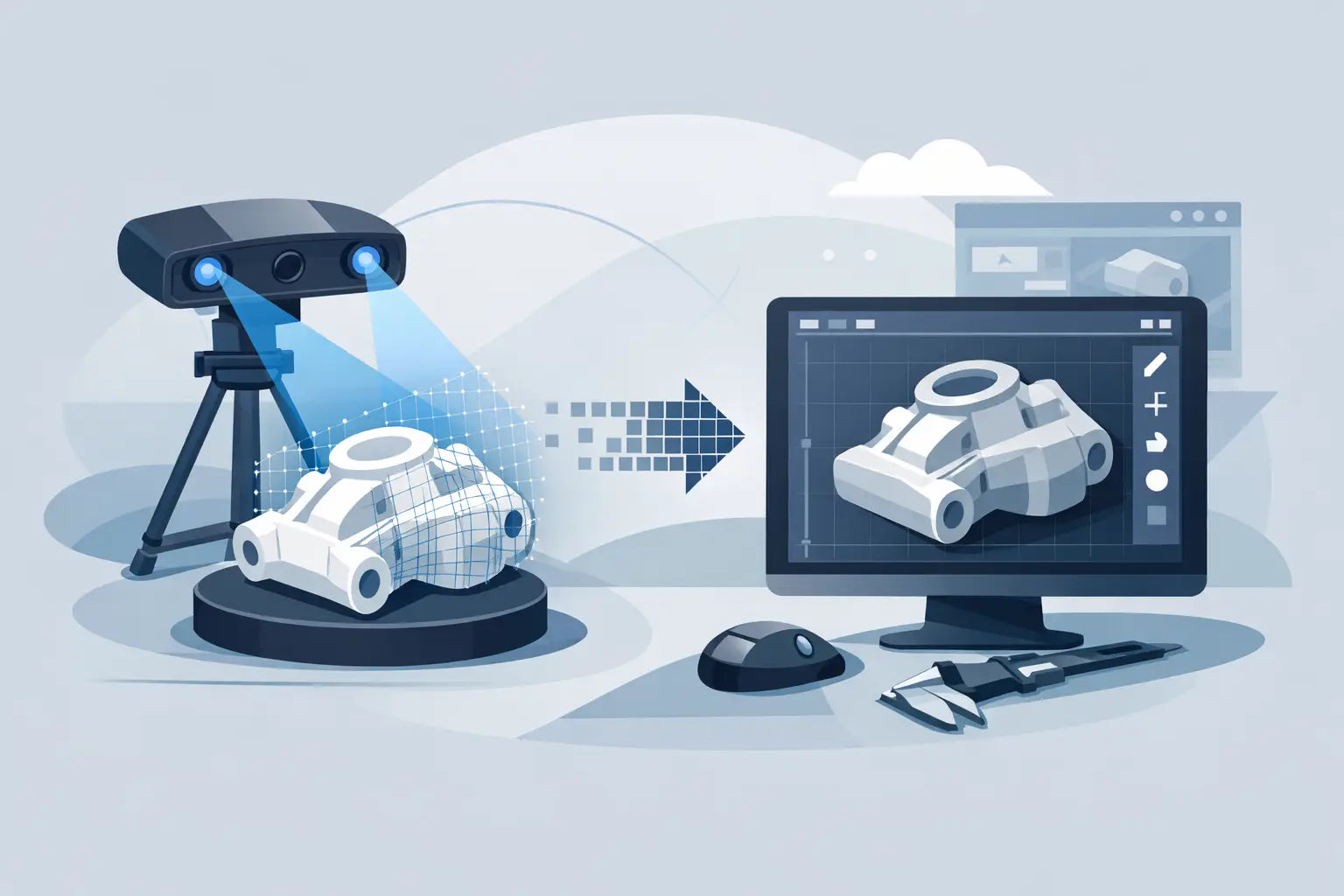

Was ein 3D Scan Service zum CAD Modell tatsächlich leistet
Ein professioneller 3D-Scan ist nicht automatisch ein fertiges CAD-Modell. Das ist einer der wichtigsten Punkte für Entwicklungsabteilungen, Instandhaltung und Einkauf. Der Scan erzeugt zunächst in der Regel eine Punktewolke oder ein Mesh. Für Konstruktion, Toleranzprüfung, Anpassungen oder reproduzierbare Fertigung wird daraus erst durch nachgelagerte Datenaufbereitung ein nutzbares CAD-Modell.
Genau hier trennt sich ein technischer Dienstleister von einem reinen Datenerfasser. Wer nur scannt, liefert oft eine Geometrieabbildung. Wer den Prozess bis zum CAD-Modell denkt, bewertet zusätzlich Flächenqualität, Funktionsmaße, Symmetrien, Referenzgeometrien und den späteren Einsatzzweck der Daten. Für ein organisch geformtes Gehäuse gelten andere Anforderungen als für einen funktionalen Adapter mit Passsitzen und Schraubbildern.
Für industrielle Anwendungen ist deshalb nicht die Frage, ob ein Objekt gescannt werden kann. Die relevante Frage lautet: Welche Daten werden am Ende gebraucht, damit das Teil weiterentwickelt, geprüft oder gefertigt werden kann?
Wann sich ein 3D Scan Service CAD Modell besonders lohnt
Der typische Einsatzfall ist Reverse Engineering. Ein vorhandenes Teil soll reproduziert, angepasst oder digital dokumentiert werden, obwohl keine aktuellen CAD-Daten verfügbar sind. Das betrifft ältere Maschinenkomponenten ebenso wie manuell geänderte Bauteile aus dem Feld.
Ebenso relevant ist der Einsatz bei Ersatzteilen. Wenn Originalzeichnungen fehlen, kann ein Scan die Geometrie schnell sichern. Dennoch hängt die Qualität des Ergebnisses stark davon ab, ob aus dem Scan ein konstruktiv sauberes CAD-Modell entsteht. Ein direkt gedrucktes Mesh kann für Sichtmuster ausreichen. Für belastete Funktionsbauteile, Dichtflächen oder montagekritische Konturen reicht das häufig nicht.
Auch in der Produktentwicklung ist der Prozess sinnvoll. Bestehende Objekte, Einbauräume oder ergonomische Formen lassen sich digitalisieren und in den CAD-Workflow übernehmen. Das verkürzt Iterationen, vor allem wenn neue Komponenten an reale Umgebungen angepasst werden müssen.
Für Qualitätskontrolle und Soll-Ist-Vergleiche ist der Scan ebenfalls wertvoll. Allerdings ist auch hier wichtig, ob nur eine visuelle Überlagerung benötigt wird oder ob belastbare Flächen- und Maßdaten in einem parametrischen Modell verlangt sind.
Vom physischen Teil zum CAD-Modell
Der Ablauf beginnt mit der Zieldefinition. Ohne klaren Verwendungszweck ist selbst ein sehr guter Scan nur bedingt nützlich. Soll ein Ersatzteil reproduziert werden, eine Baugruppe angepasst werden oder eine Kleinserie vorbereitet werden? Davon hängt ab, wie tief die Modellierung gehen muss.
Im nächsten Schritt wird das Bauteil vorbereitet. Oberfläche, Farbe, Reflexion, Zugänglichkeit und Größe beeinflussen das Scan-Ergebnis deutlich. Glänzende, transparente oder sehr dunkle Flächen sind erfahrungsgemäß anspruchsvoller. Auch Hinterschnitte, tiefe Bohrungen und flexible Geometrien können die Datenerfassung erschweren.
Nach dem Scannen folgt die Mesh-Aufbereitung. Stördaten werden bereinigt, Teilscans ausgerichtet und Lücken bewertet. Spätestens hier zeigt sich, ob die Datengrundlage sauber genug ist oder ob ergänzende Messung nötig wird. Ein gutes Ergebnis entsteht nicht allein durch Scannerhardware, sondern durch die richtige Kombination aus Erfassung, Plausibilisierung und Modellierungsstrategie.
Erst danach wird das CAD-Modell erstellt. Je nach Anforderung kann das ein flächenbasiertes Modell, ein parametrisches Volumenmodell oder eine vereinfachte konstruktive Ableitung sein. Für Folgeprozesse wie CNC, technische Zeichnungen, Toleranzbewertung oder additive Fertigung ist diese Entscheidung zentral.
Mesh oder CAD-Modell - der Unterschied zählt
In vielen Projekten werden Mesh und CAD gedanklich gleichgesetzt. Das führt regelmäßig zu Missverständnissen bei Aufwand, Lieferumfang und Verwendbarkeit. Ein Mesh bildet die gescannte Oberfläche sehr detailliert ab. Das ist für Visualisierung, Freiformflächen oder einfache Reproduktion oft hilfreich.
Ein CAD-Modell ist dagegen konstruktiv nutzbar. Maße lassen sich gezielt anpassen, Features können bearbeitet werden, Bohrungen und Ebenen bleiben definierbar, und das Modell fügt sich in bestehende Engineering-Prozesse ein. Für technische Änderungen, dokumentierte Freigaben und wiederholbare Fertigung ist das meist die belastbarere Grundlage.
Der richtige Weg hängt vom Bauteil ab. Bei organischen Formen kann ein hochqualitatives Mesh bereits ausreichend sein. Bei funktionalen Industriekomponenten mit Toleranzbezug ist ein sauber aufgebautes CAD-Modell meist die wirtschaftlichere Lösung, auch wenn der Initialaufwand höher ist.
Welche Genauigkeit realistisch ist
Genauigkeit ist kein isolierter Wert. Sie hängt vom Scanner, vom Objekt, von der Oberflächenbeschaffenheit, von der Bauteilgeometrie und von der geforderten Auswertung ab. Wer lediglich mit Maximalwerten wirbt, ohne diese Randbedingungen zu nennen, macht es technischen Einkäufern unnötig schwer.
In der Praxis zählt die prozesssichere Genauigkeit für den konkreten Anwendungsfall. Ein großes Verkleidungsteil und ein kleiner Funktionsadapter haben unterschiedliche Anforderungen. Hinzu kommt, dass ein Scan die Realität erfasst - inklusive Verschleiß, Verzug oder fertigungstechnischer Abweichungen des vorhandenen Bauteils. Das ist bei Reverse Engineering ein Vorteil, kann aber auch bewusst korrigiert werden müssen, wenn das Ziel nicht die 1:1-Kopie, sondern ein optimiertes Nachfolgeteil ist.
Deshalb sollte vor Projektstart festgelegt werden, welche Merkmale zwingend maßhaltig übernommen werden müssen und wo konstruktive Bereinigung sinnvoll ist. Das spart später Zeit bei Freigabe und Fertigung.
Typische Anforderungen aus Industrie und Beschaffung
Für Entwicklungsabteilungen steht oft die Weiterverarbeitung im Vordergrund. Das Modell muss bearbeitbar, nachvollziehbar und für Folgeiterationen geeignet sein. Für Instandhaltung zählt dagegen häufig die schnelle Verfügbarkeit eines reproduzierbaren Ersatzteils. Der Einkauf wiederum braucht klare Aussagen zu Datenformaten, Durchlaufzeit, Vertraulichkeit und Lieferumfang.
Ein professioneller Dienstleister adressiert genau diese Schnittstellen. Das bedeutet nicht nur technische Erfassung, sondern auch saubere Abstimmung zu Dateiformaten, Modelltiefe, Toleranzrelevanz und nachgelagerten Fertigungsoptionen. Wenn Scan, CAD-Aufbereitung und additive Fertigung in einem technischen Workflow zusammenlaufen, reduziert das Reibung deutlich.
Gerade bei kleineren Serien oder bei zeitkritischen Ersatzteilen ist dieser integrierte Ansatz wirtschaftlich. Daten müssen nicht mehrfach zwischen Anbietern erklärt, geprüft und neu interpretiert werden. Für Teams mit engem Zeitfenster ist das oft wichtiger als der niedrigste Einzelpreis.
Worauf Sie bei einem 3D-Scan-Dienstleister achten sollten
Entscheidend ist nicht nur die Scan-Technologie, sondern die Fähigkeit, aus Rohdaten belastbare technische Ergebnisse abzuleiten. Fragen Sie deshalb nicht nur nach Auflösung, sondern nach dem finalen Output. Wird ein reines Mesh geliefert oder ein konstruktiv nutzbares CAD-Modell? Werden Funktionsflächen bewusst rekonstruiert? Wie wird mit Verschleiß, Beschädigung oder fehlenden Bereichen umgegangen?
Ebenso wichtig sind sichere Prozesse. Bei industriellen Bauteilen spielen Vertraulichkeit, saubere Dateiverwaltung und klare Projektkommunikation eine große Rolle. Das gilt besonders bei proprietären Geometrien, Ersatzteilen und produktionsnahen Baugruppen.
Auch Fertigungsverständnis ist ein echter Qualitätsfaktor. Wer bereits bei der Rückführung ins CAD-Modell an spätere Herstellbarkeit denkt, vermeidet unnötige Geometrien, problematische Wandstärken oder unpraktische Details. Genau das beschleunigt den Weg vom Scan zur funktionalen Komponente.
Wenn aus dem Scan ein fertiges Teil werden soll
Der Mehrwert steigt deutlich, wenn der Prozess nicht beim Modell stoppt. Ein digitalisiertes Bauteil ist vor allem dann nützlich, wenn daraus schnell ein Prototyp, ein Prüfteil oder eine Kleinserie entstehen kann. Für viele Anwendungen ist additive Fertigung hier der logische nächste Schritt.
Je nach Lastfall, Oberflächenanforderung und Stückzahl kann das CAD-Modell direkt für FDM- oder SLA-Prozesse vorbereitet werden. Das ist besonders interessant, wenn ein fehlendes Ersatzteil kurzfristig ersetzt, eine Montagegeometrie geprüft oder eine technische Anpassung validiert werden muss. MINIMO3D arbeitet genau an dieser Schnittstelle zwischen Datenerfassung, CAD-Aufbereitung und industrieller Fertigung.
Der praktische Vorteil liegt in der Verkürzung der Abstimmung. Statt Daten zwischen Scanbüro, Konstruktion und Fertiger mehrfach zu übertragen, entsteht ein durchgängiger technischer Prozess mit klaren Verantwortlichkeiten. Für Unternehmen, die Entwicklung und Beschaffung beschleunigen müssen, ist das oft der entscheidende Unterschied.
Was ein gutes Projektbriefing besser macht
Je klarer das Ziel, desto besser das Ergebnis. Hilfreich sind Angaben zur Funktion des Bauteils, zu kritischen Maßen, zum gewünschten Datenformat und zur späteren Verwendung. Ein CAD-Modell für Konstruktionsänderungen braucht eine andere Aufbereitung als Daten für den direkten 3D-Druck.
Wenn Fotos, bekannte Maße, Einbausituation oder Altzeichnungen vorhanden sind, sollte das von Anfang an einfließen. Solche Informationen verkürzen die Modellierungszeit und reduzieren Interpretationsspielräume. Gerade bei komplexen Baugruppen zahlt sich diese Vorarbeit unmittelbar aus.
Am Ende geht es nicht darum, ein Objekt nur digital abzubilden. Es geht darum, eine belastbare Datengrundlage zu schaffen, mit der Ihr Team weiterarbeiten kann - präzise, schnell und ohne unnötige Schleifen. Wer einen 3D-Scan-Service mit CAD-Kompetenz wählt, kauft deshalb nicht nur Erfassung ein, sondern echte technische Anschlussfähigkeit.
